NOS ÉQUILIBREUSES
Nous vous présentons ci-dessous, les différentes équilibreuses utilisées pour nos travaux d’équilibrage industriel

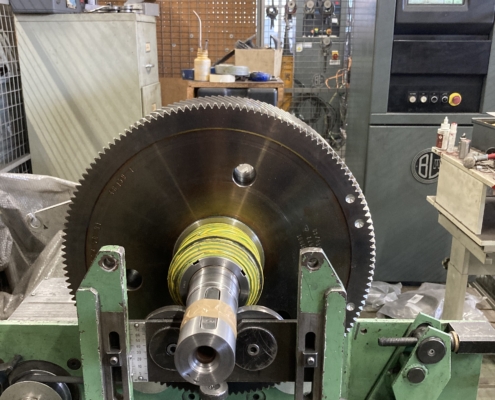

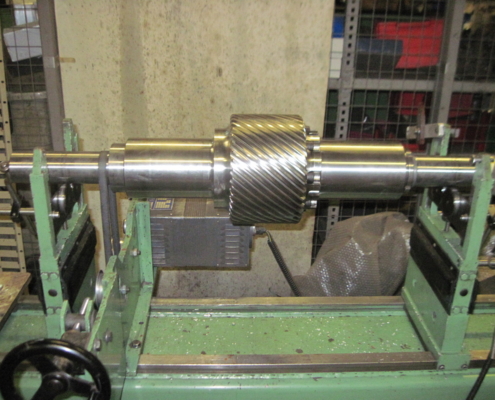

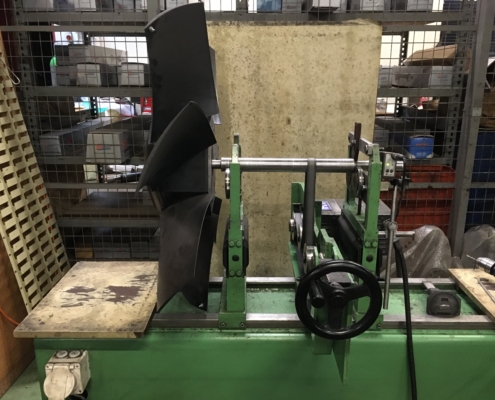

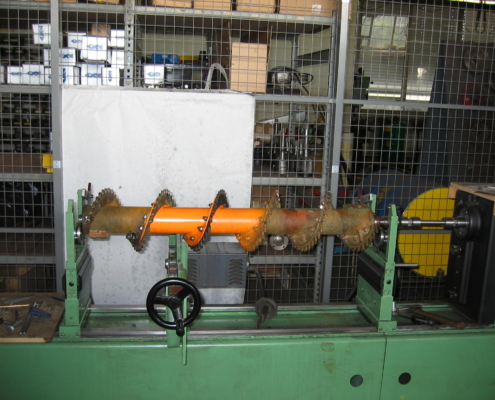

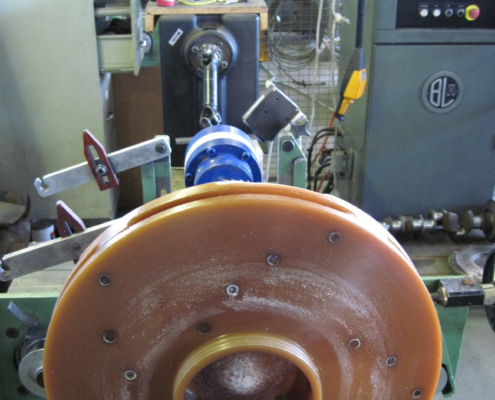

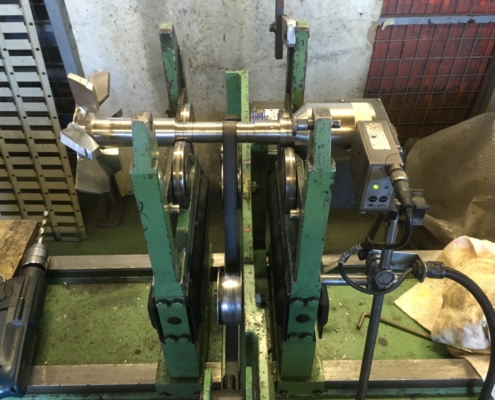

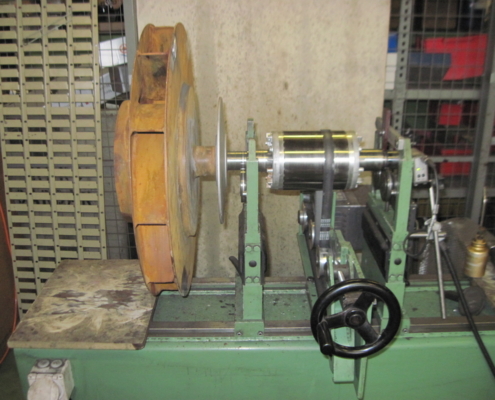

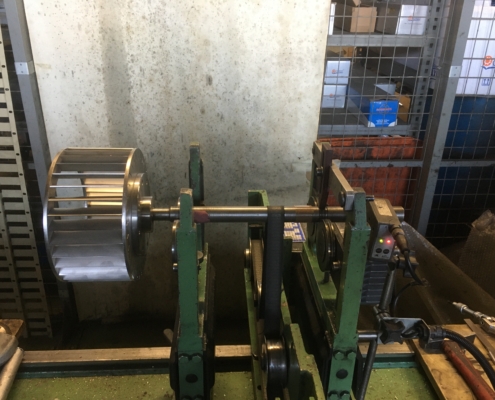

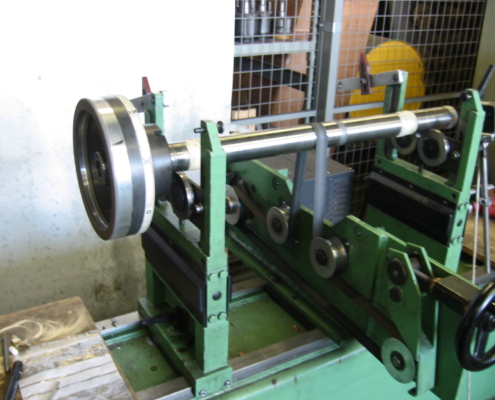

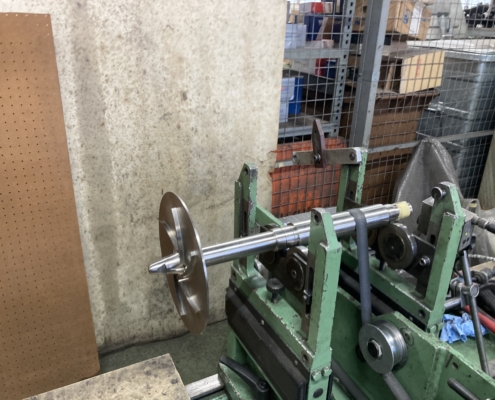

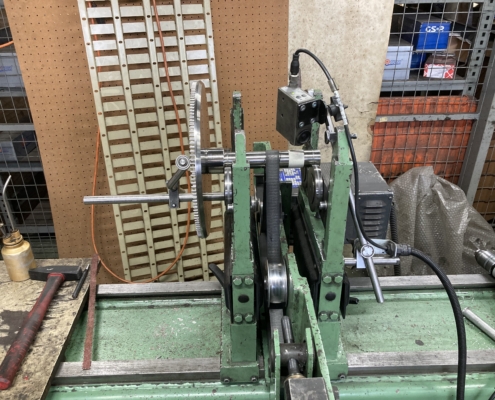

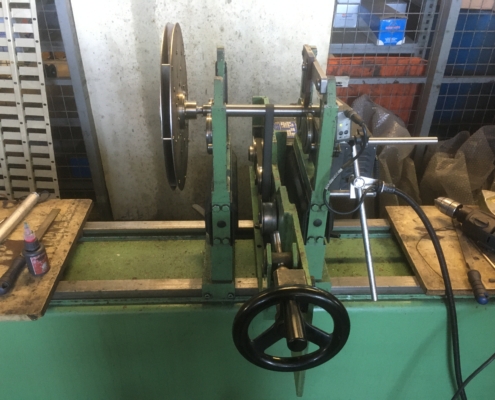

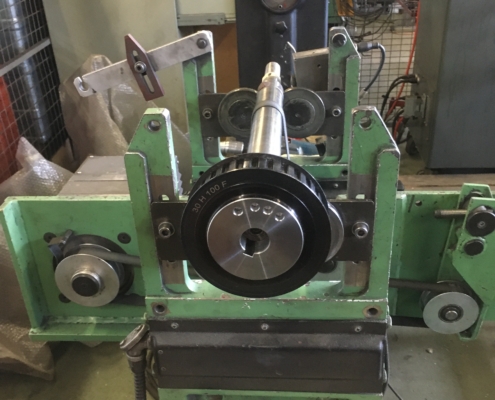

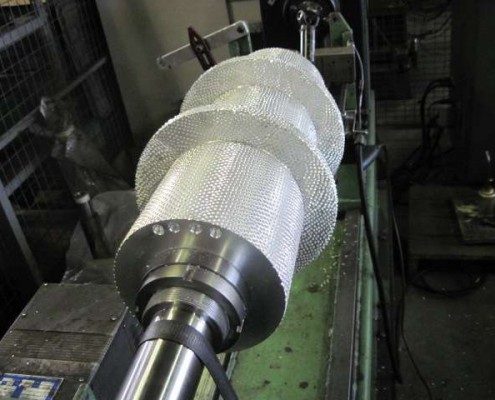

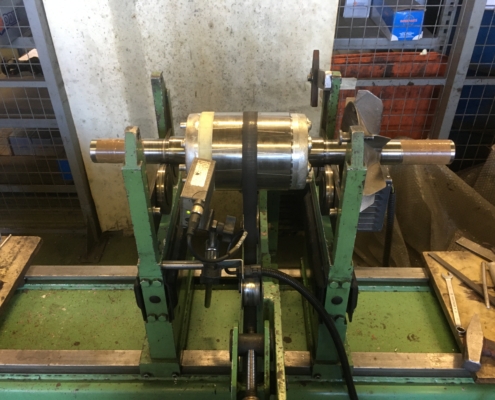

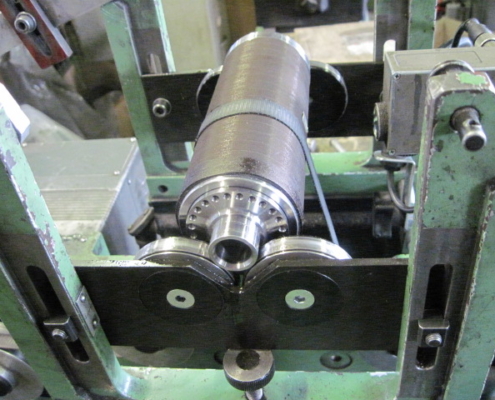

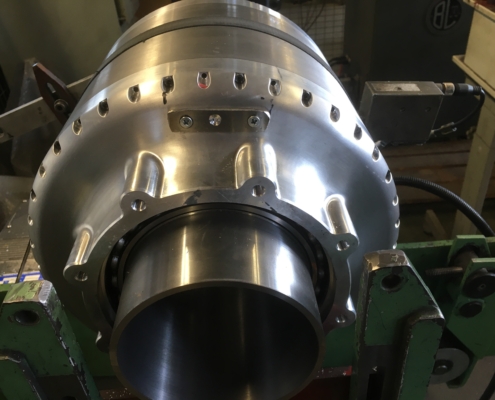

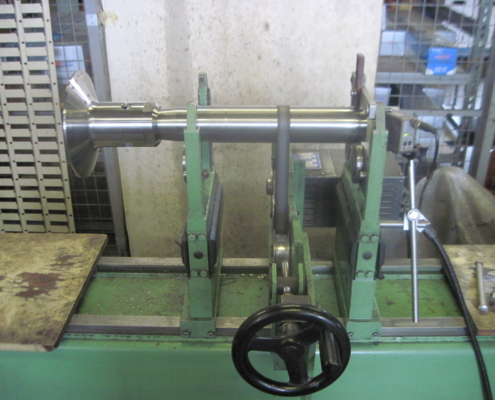

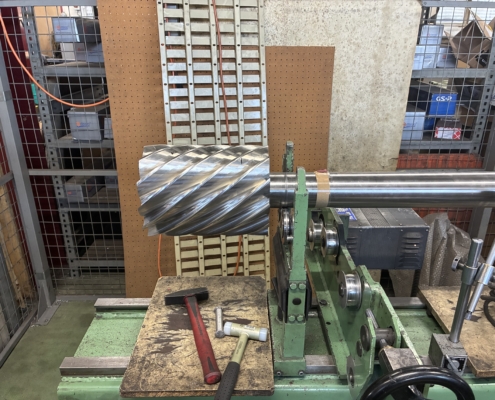

ÉQUILIBRAGES STATIQUES ET DYNAMIQUES
ÉQUILIBRAGES STATIQUES ET DYNAMIQUES

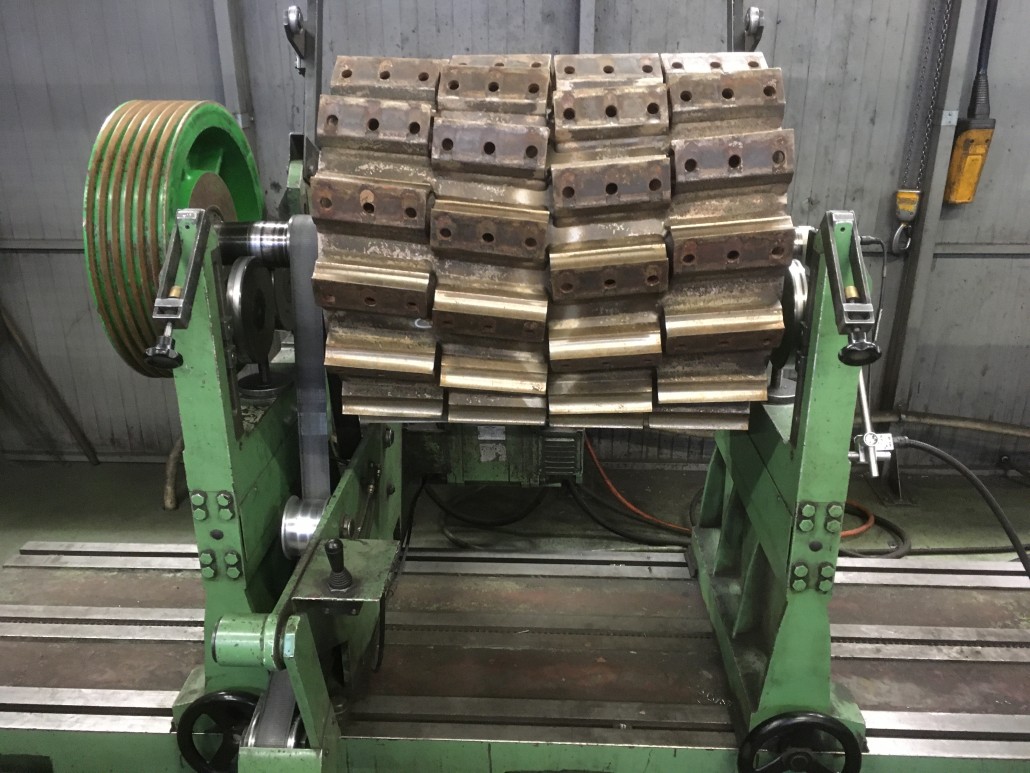

Eléments de 50 g à 2 tonnes :

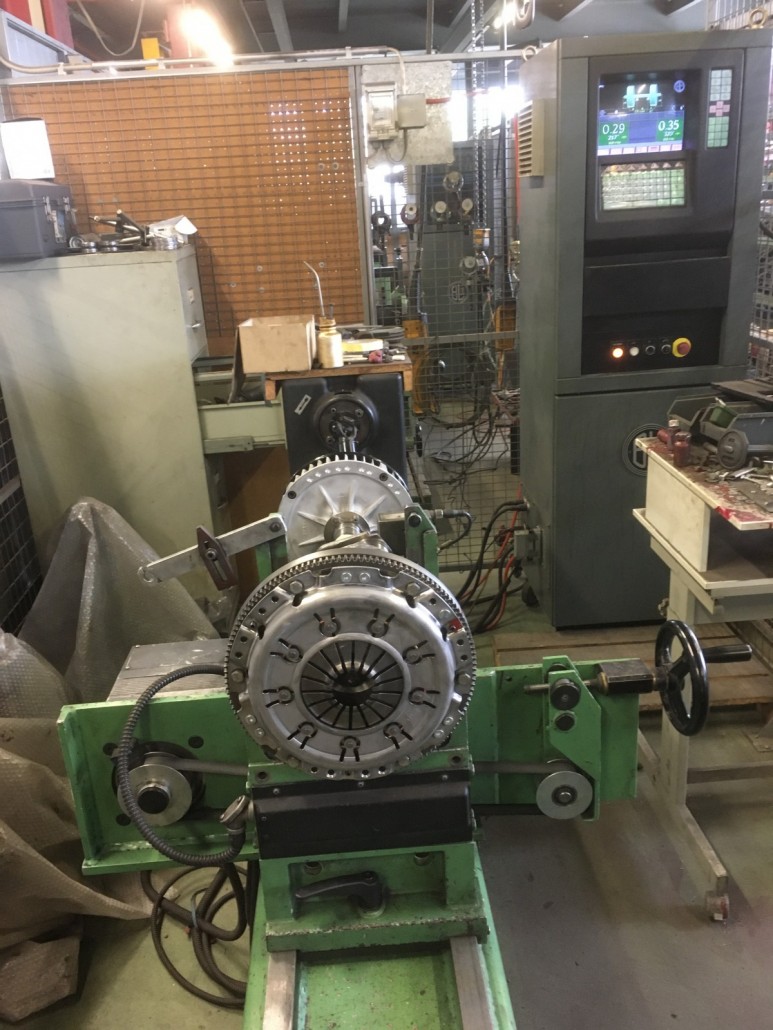

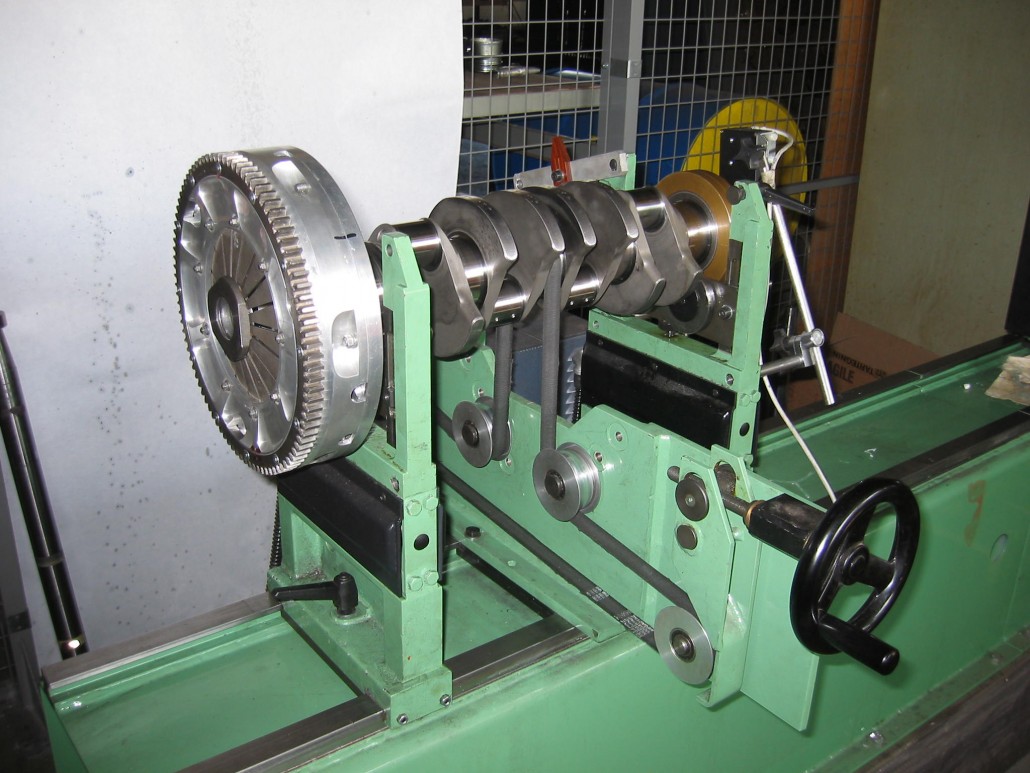

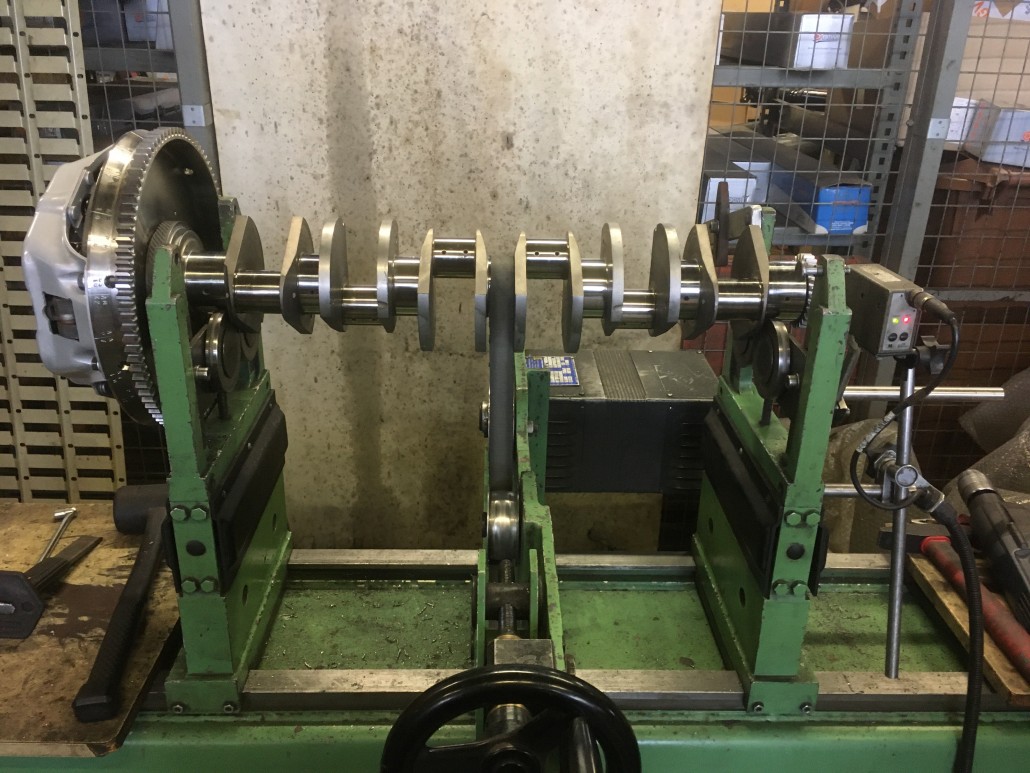

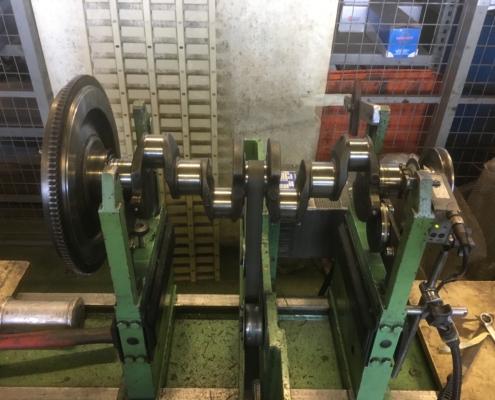

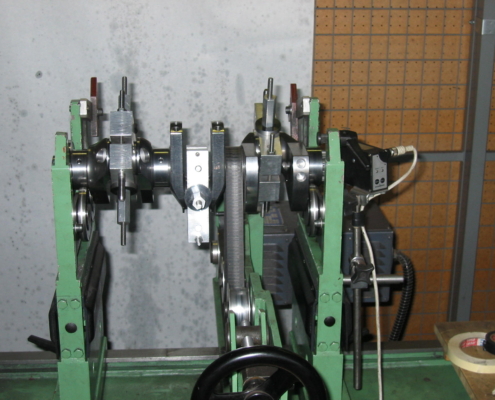

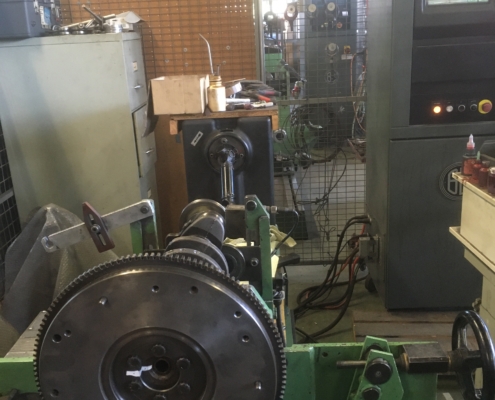

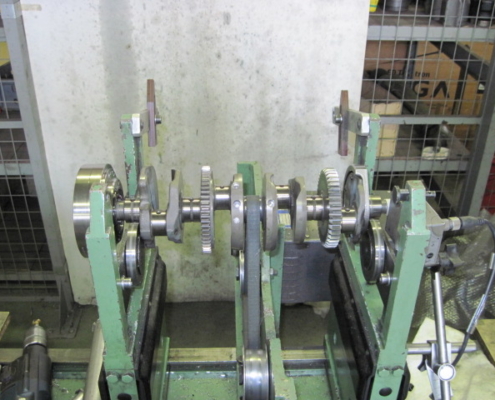

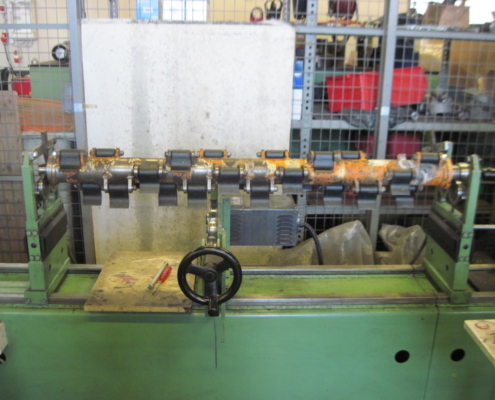

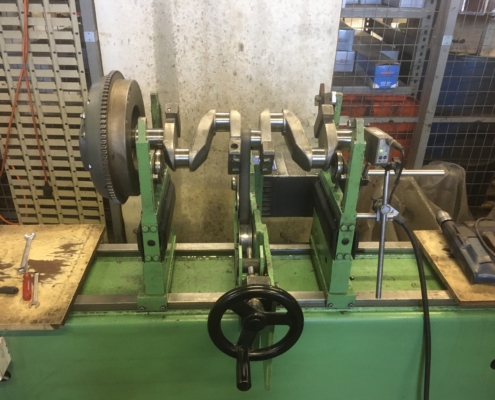

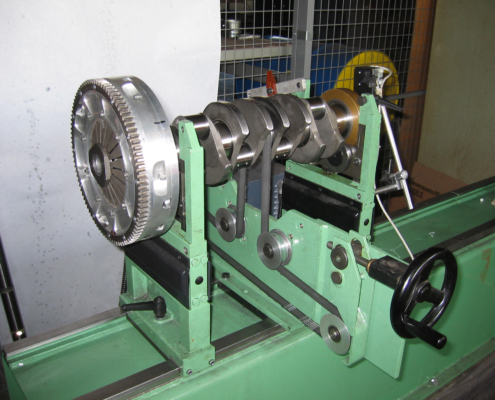

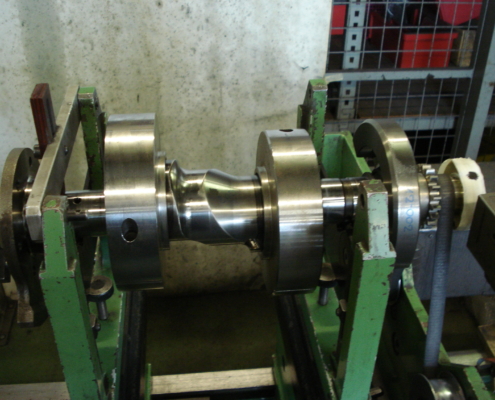

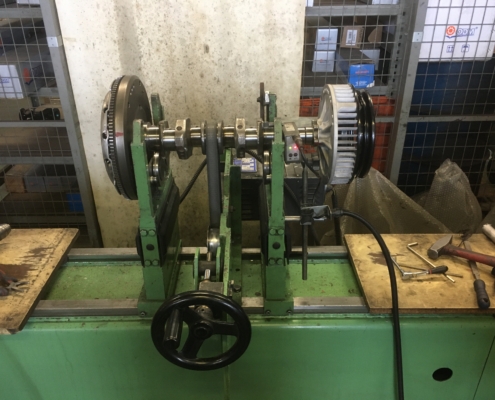

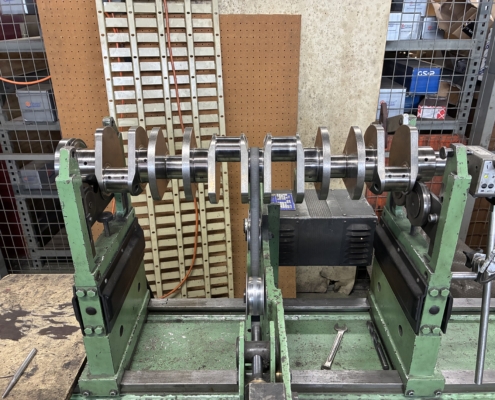

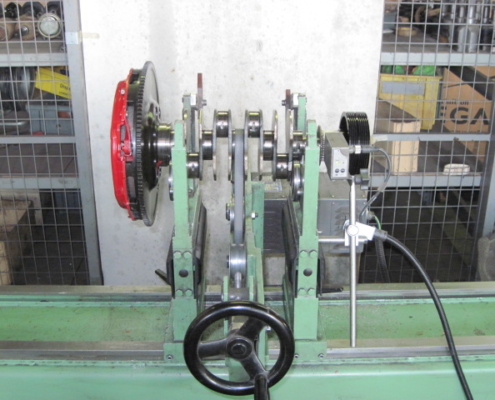

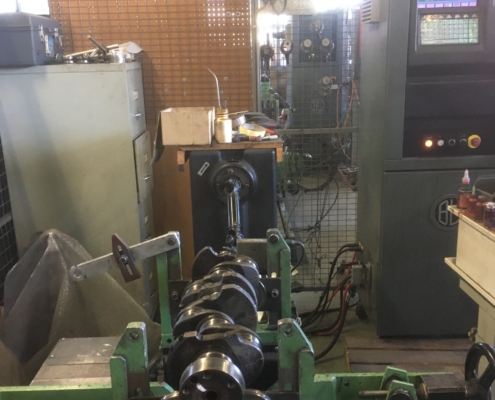

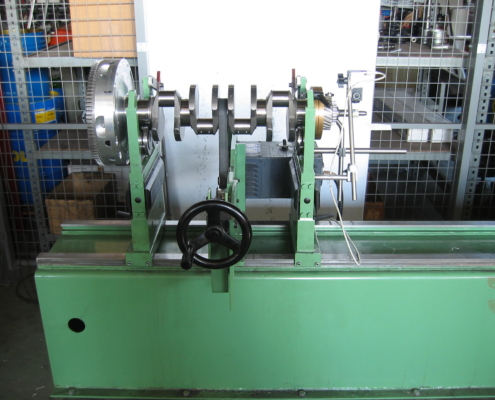

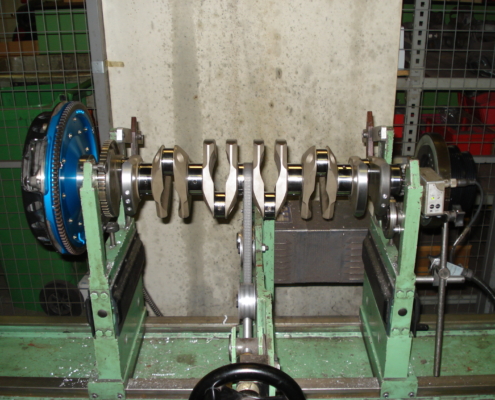

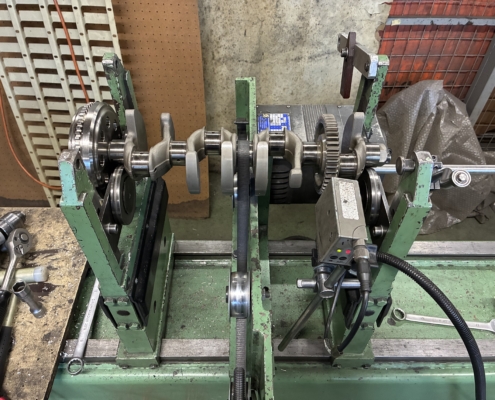

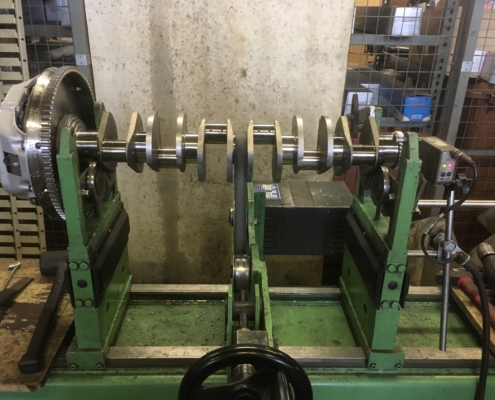

- de vilebrequins

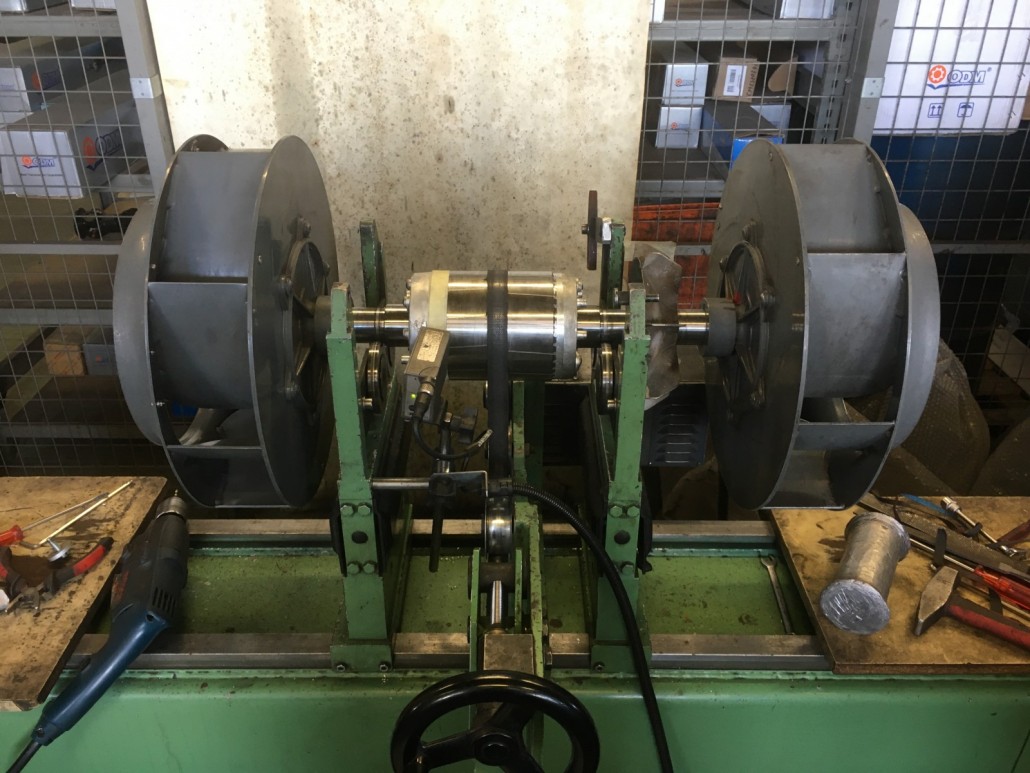

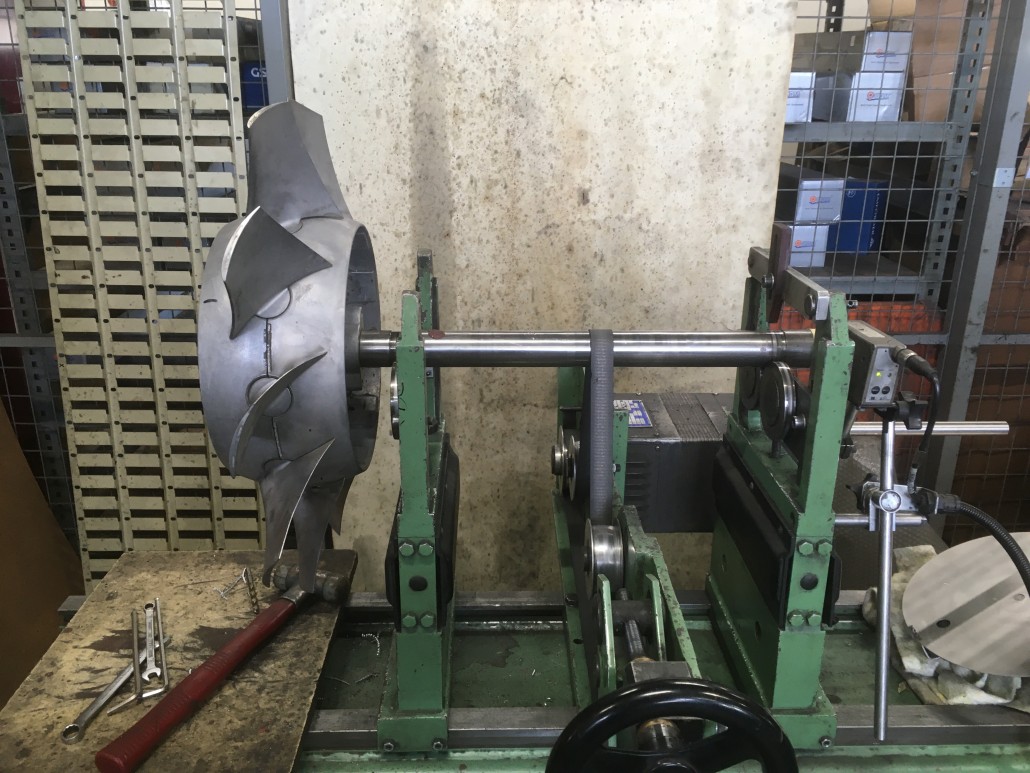

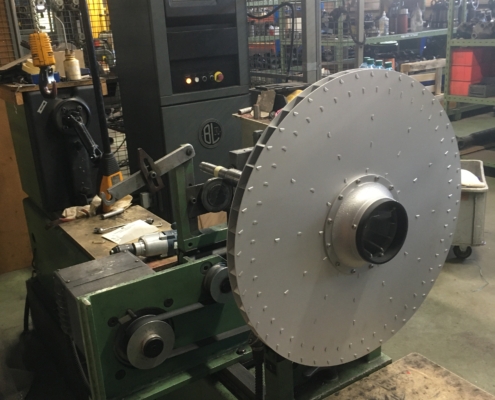

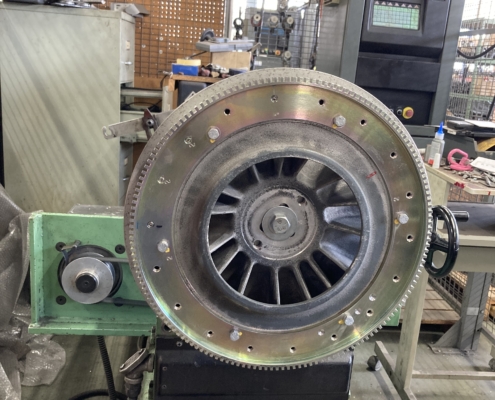

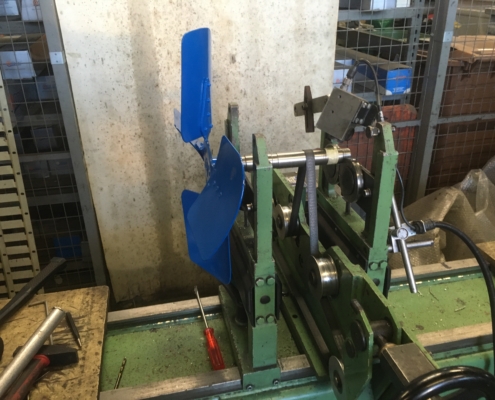

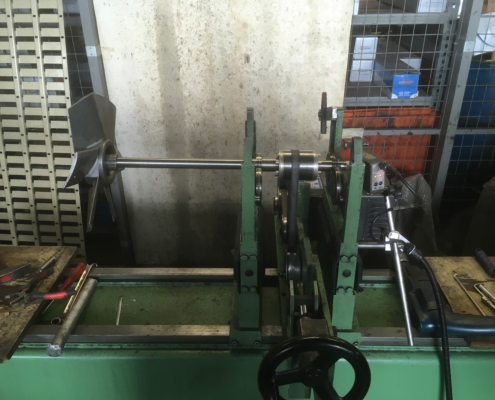

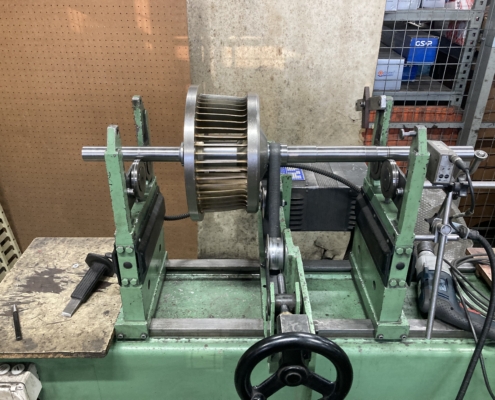

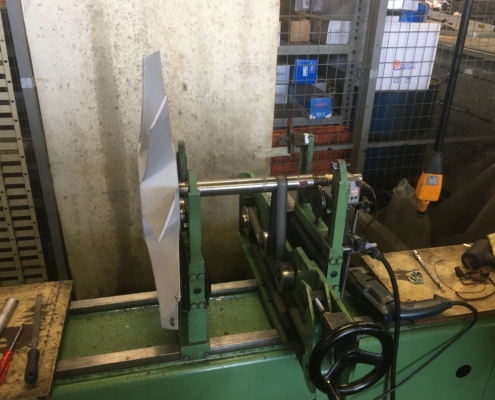

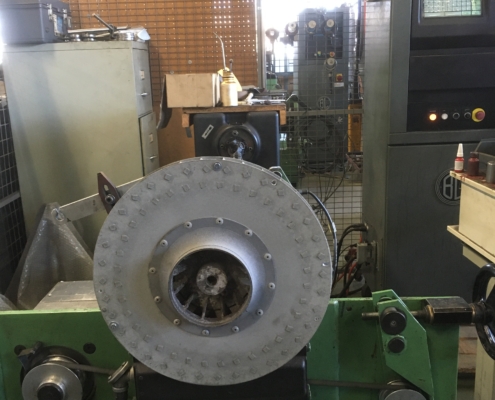

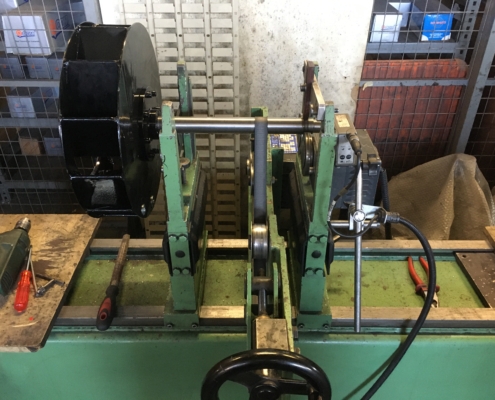

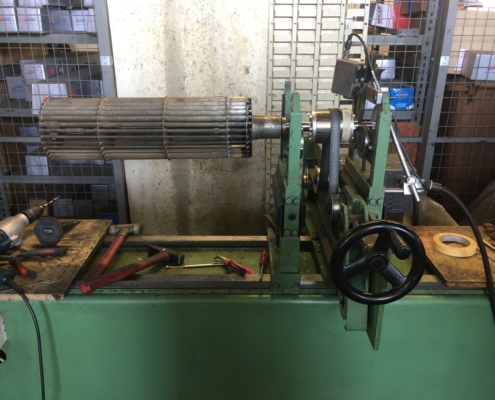

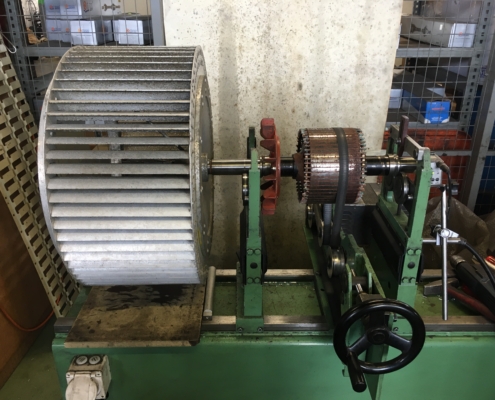

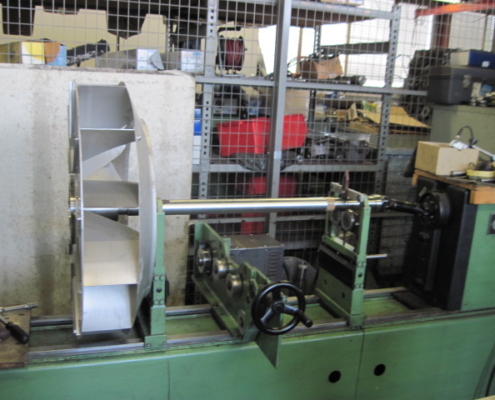

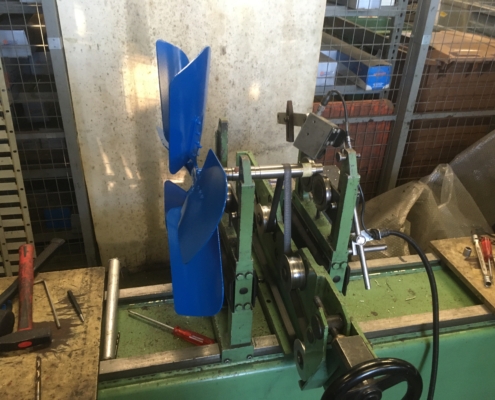

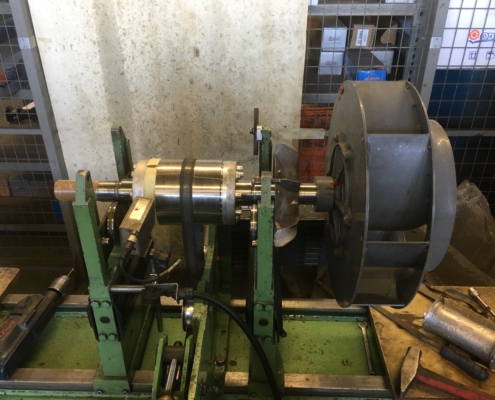

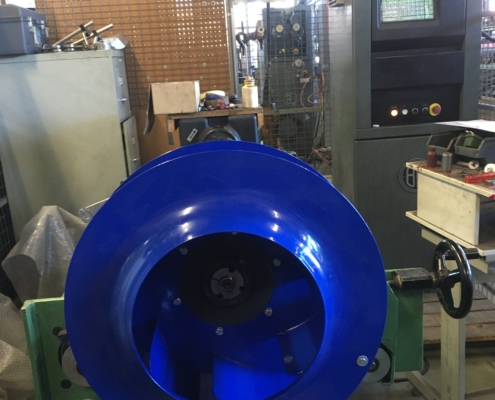

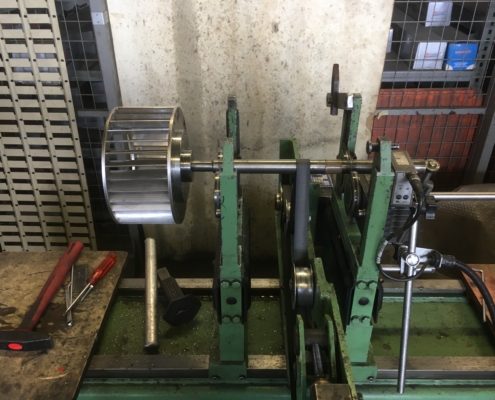

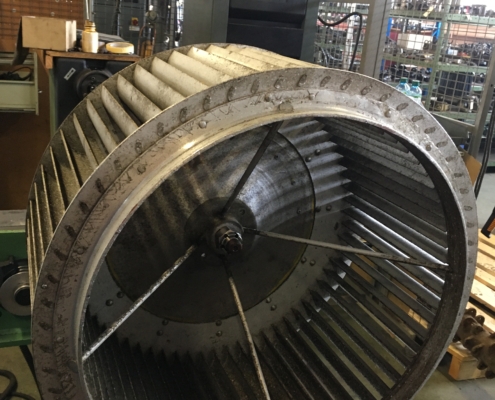

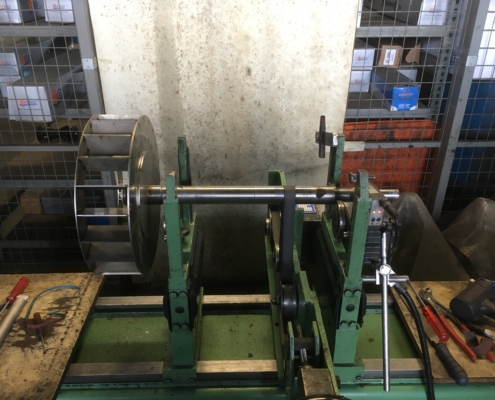

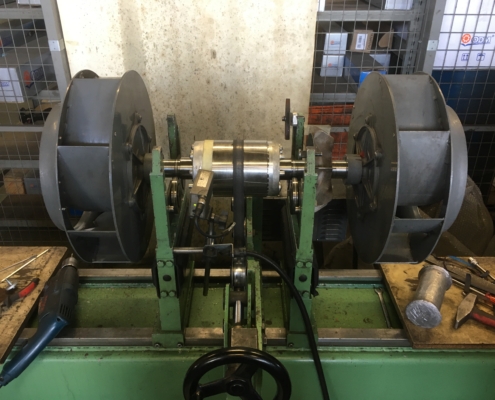

- de ventilateurs

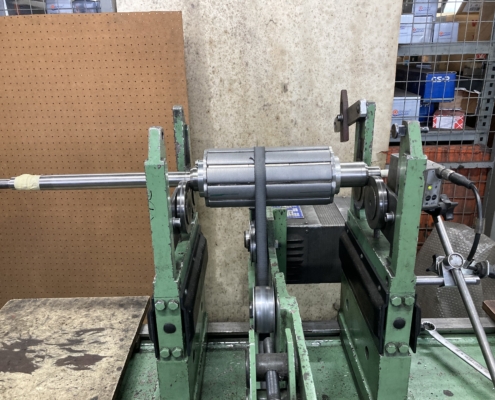

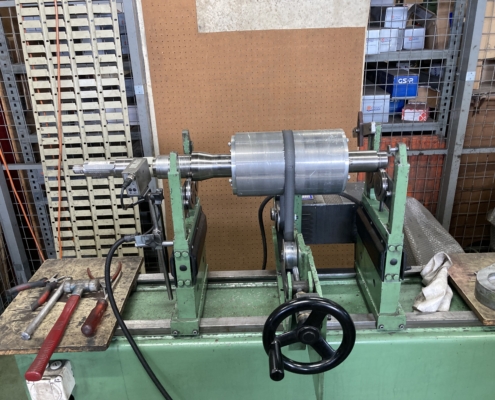

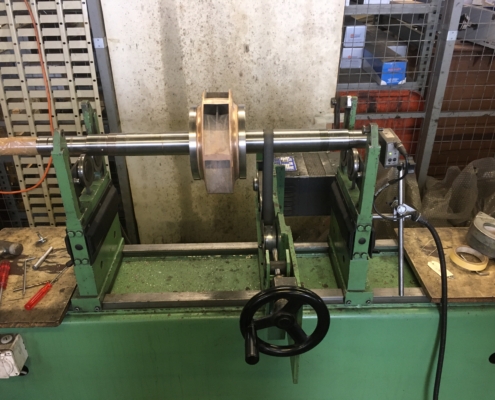

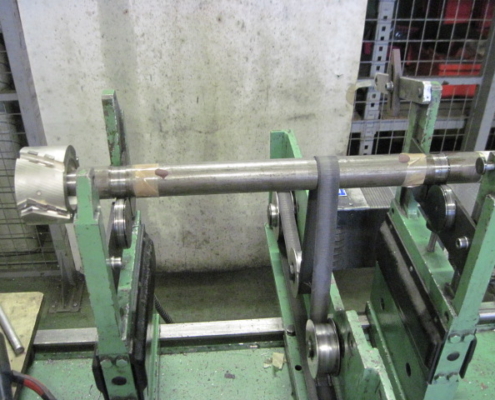

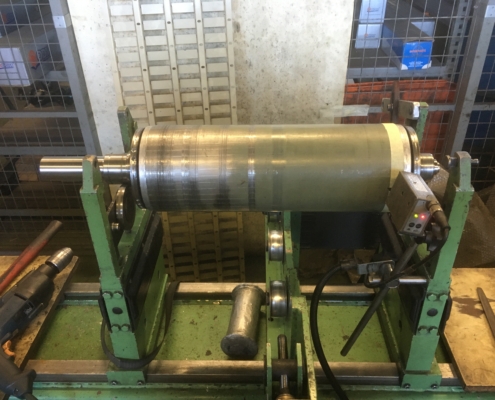

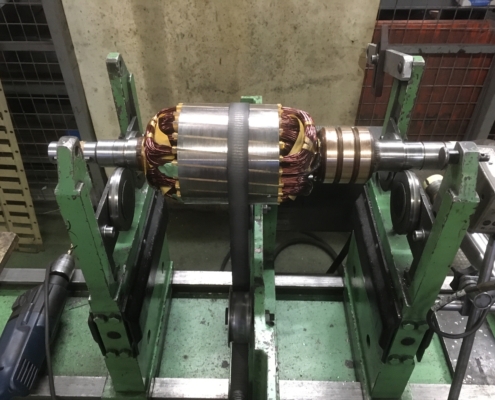

- de rotors

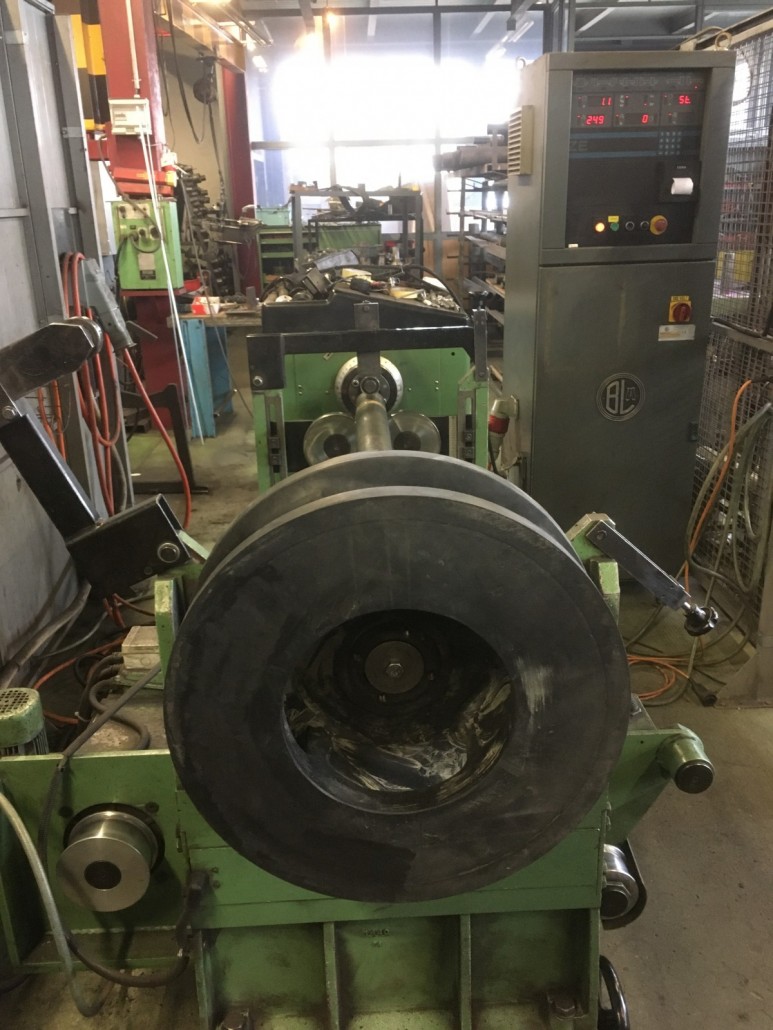

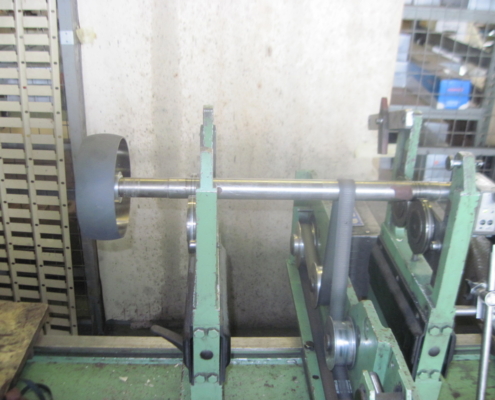

- de roues

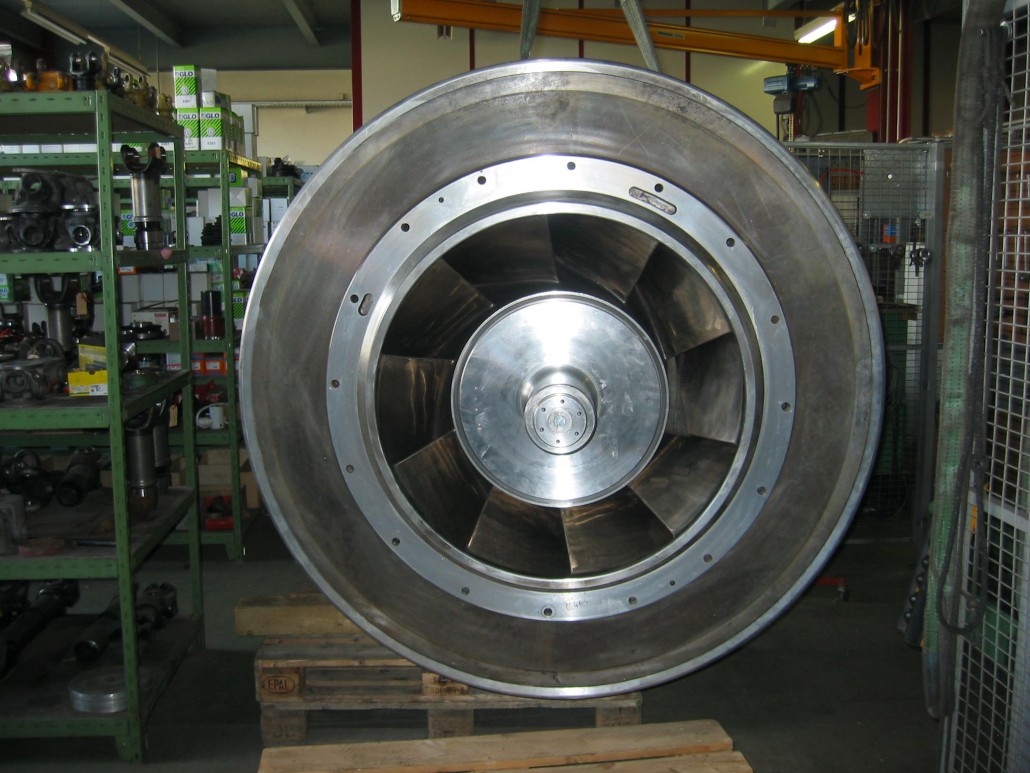

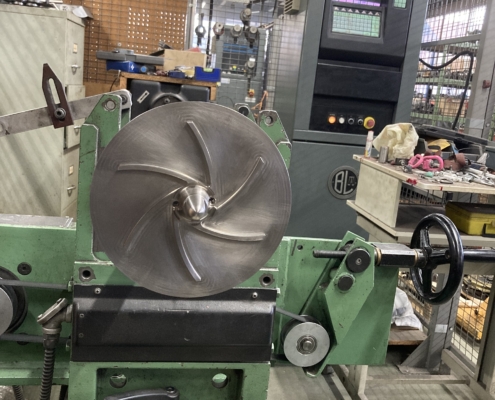

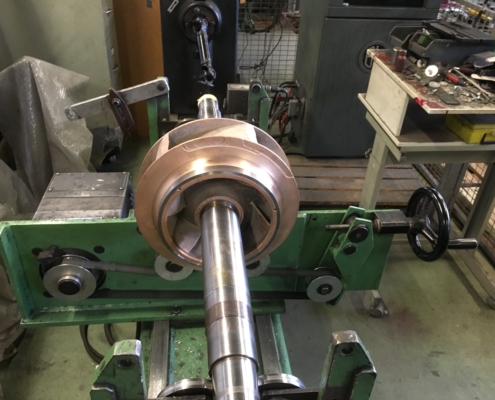

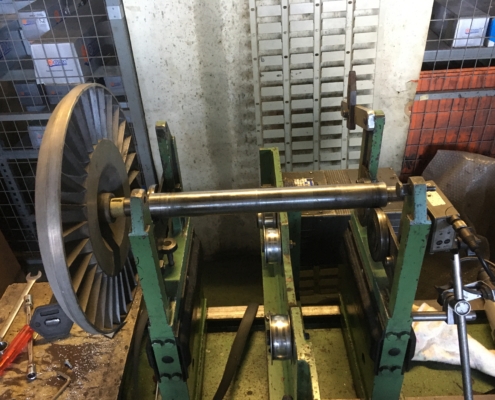

- de turbines
- d’épareuses …
Les avantages d’une correction de l’équilibrage sont :
- Élimination de l’usure prématurée des composants
- Réduction appréciable du bruit et des vibrations
- Economie considérable des frais d’entretien
- Prolongation de la durée de vie des équipements
- Pour les centres d’usinage une qualité d’usinage améliorée
- Meilleurs rendement et productivité

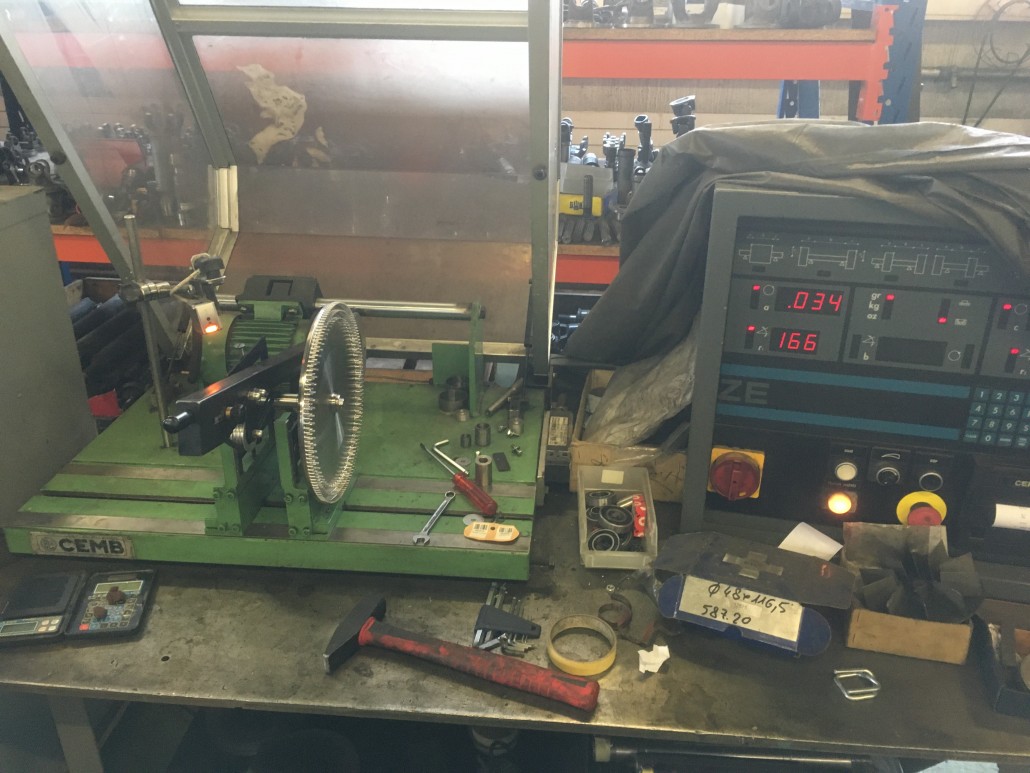

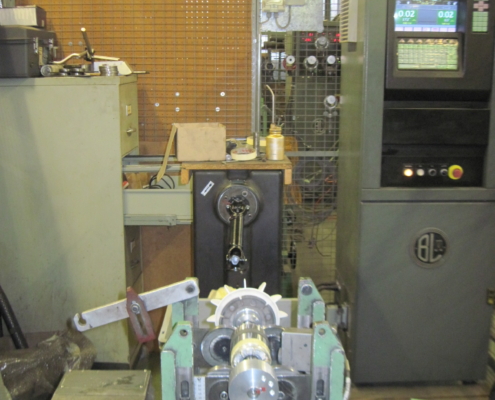

Z 20/TC

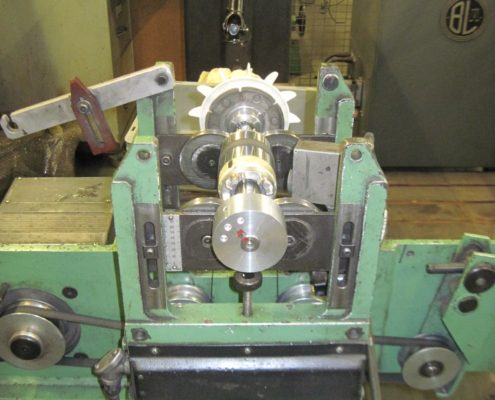

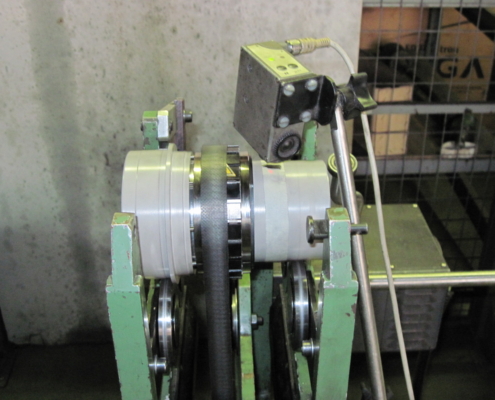

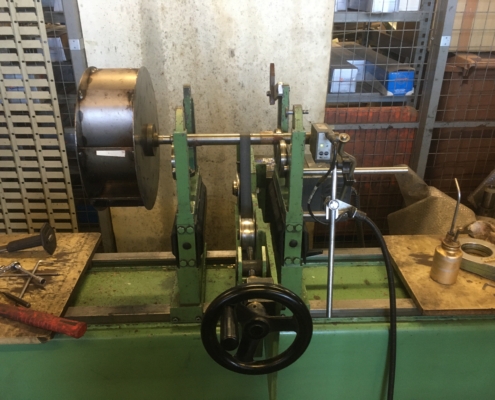

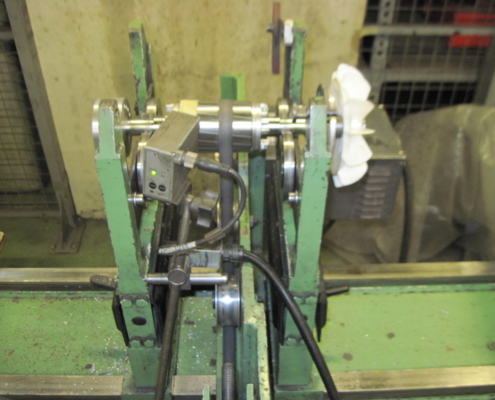

Équilibreuse Z 20/TC:
- Entraînement par courroie
- Poids des rotors (min – max) 0.05 ÷ 20 kg
- Charge maximum sur chaque palier 15 kg
- Poids max de rotors symétrique 30 kg
- Poids minimum de rotor sur chaque palier 0.02 kg
- Diamètre maximum des rotors D 1 320 mm
- Diamètre maximum des rotors pour l’appui de la courroie D 2 150 mm
- Écartement entre les milieux des paliers (min – max) L 10 ÷ 600 mm
- Largeur équipage: rouleaux s 15 mm
- Demi-largeur équipage: rouleaux a 5.5 mm
- Sensibilité maximum par plan pouvant être obtenue en utilisant des rotors d’essai unifiés (ISO2953) 0.1 g·m m
- Moteur d’actionnement 0.15 KW
- Régime du moteur 280 – 2800 tr/min

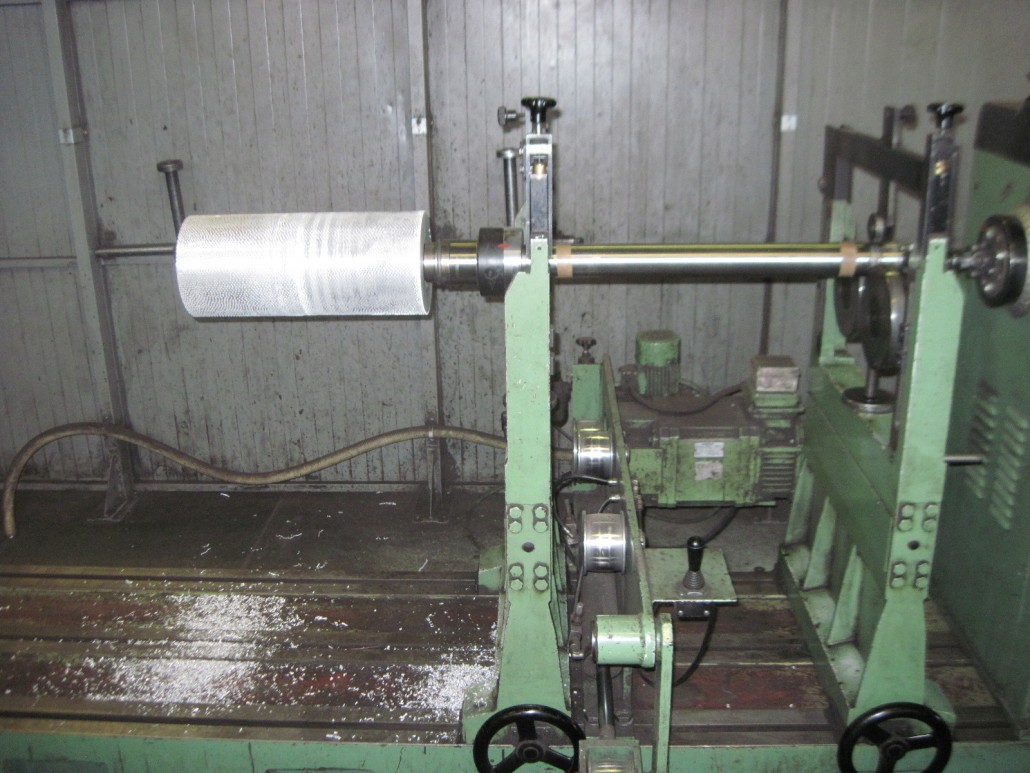

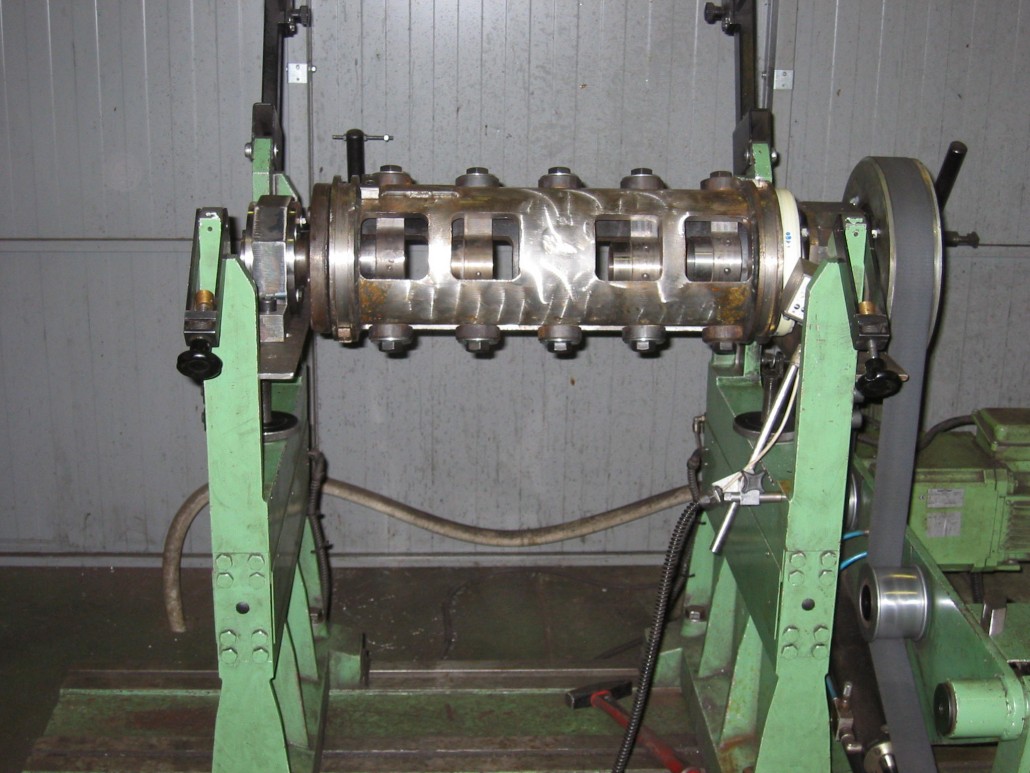

Z 300/TC

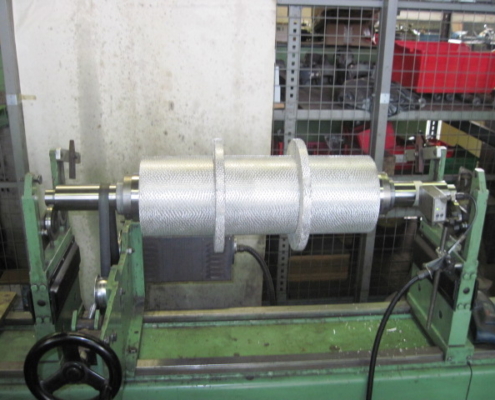

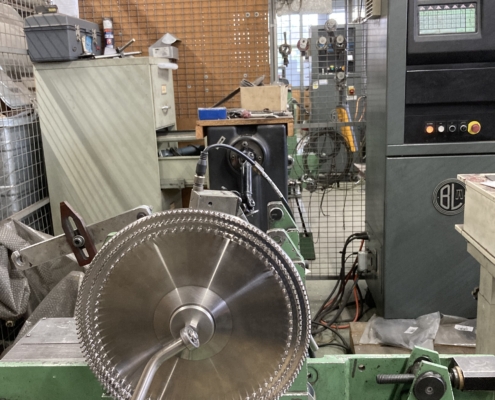

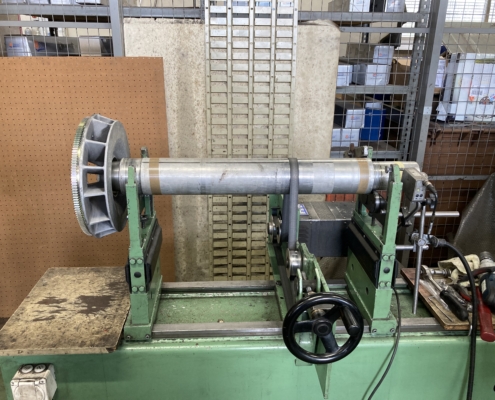

Équilibreuse Z 300/TC:
- Poids des rotors maximum 300 kg
- Diamètre maximum des rotors 1000 mm
- Diamètre de roulement 5 ÷ 100 mm
- Sensibilité maximum par plan pouvant être obtenue en utilisant des rotors d’essai unifiés (ISO2953) 0.8 g·mm
Entraînement par cardan:
- Longueur maximum du rotor 900 mm
- Ecartement minimum entre les milieux des paliers 70 mm
- Régime du moteur 125 ÷ 2200 tr/min
Entraînement par courroie:
- Longueur maximum du rotor 1050 mm
- Ecartement minimum entre les milieux des paliers 150 mm
- Diamètre des rotors pour l’appui de la courroie 30 ÷300 mm
- Régime du moteur 125 ÷ 2200 tr/min

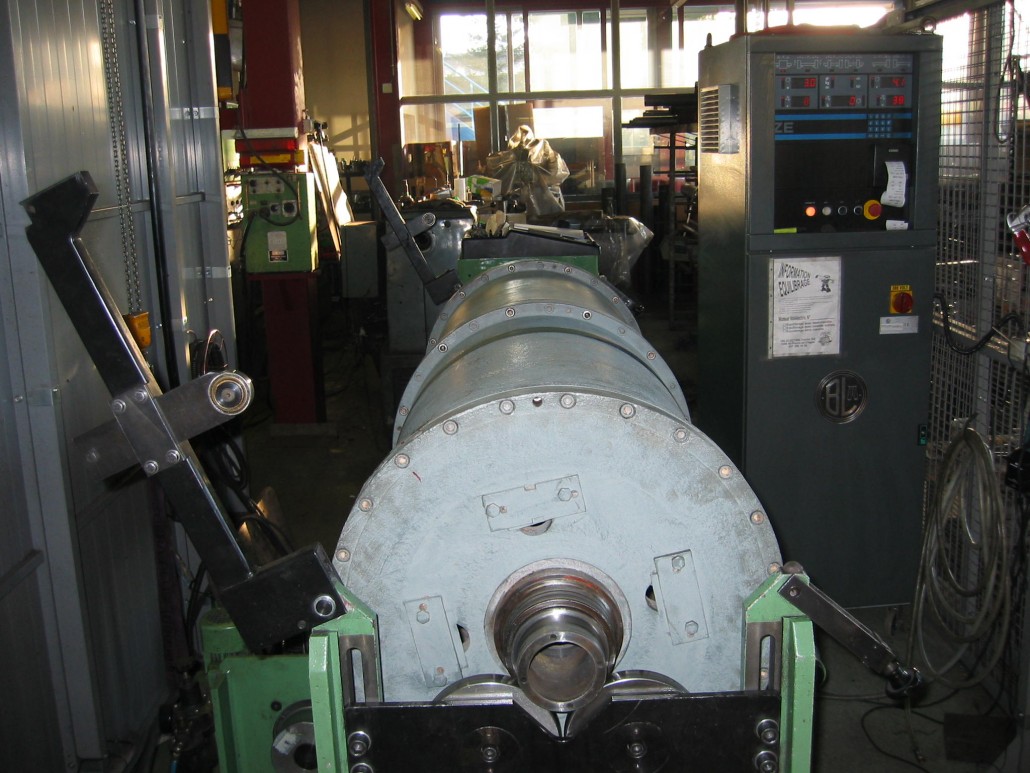

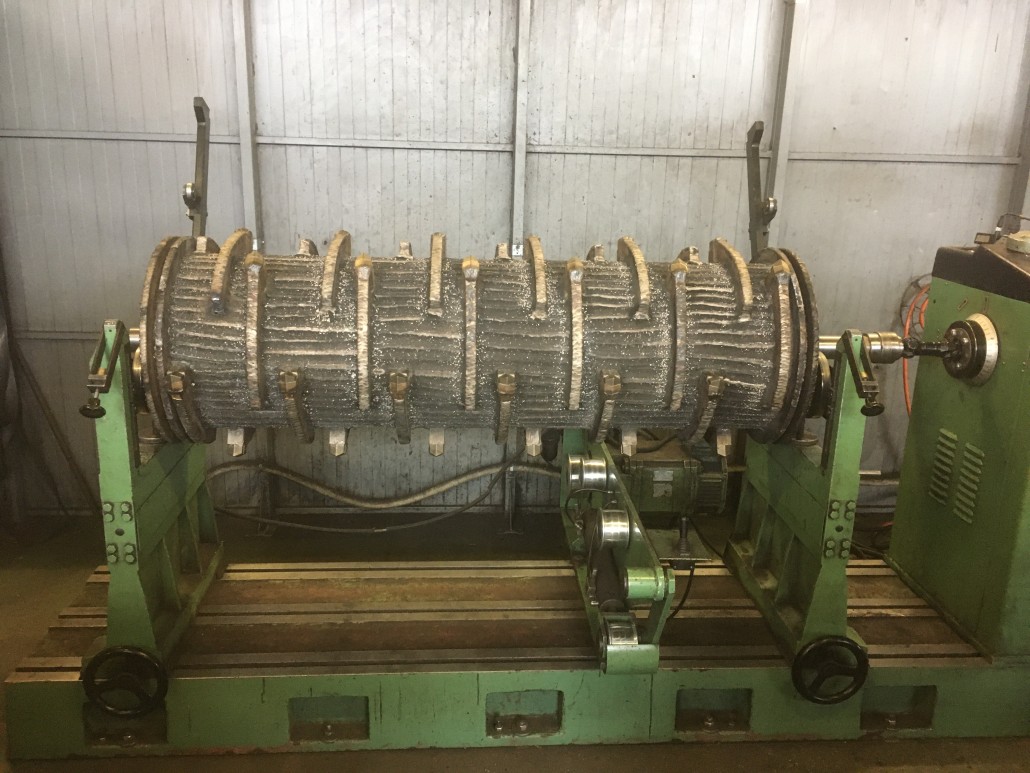

Z 2000/GV

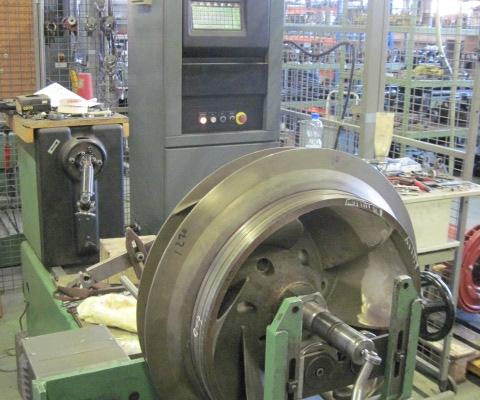

Équilibreuse Z 2000/GV:
- Poids des rotors maximum 2000 kg
- Diamètre maximum des rotors 1580 mm
- Diamètre de roulement 15 ÷ 180 mm
- Sensibilité maximum par plan pouvant être obtenue en utilisant des rotors d’essai unifiés (ISO2953) 4 g·mm
Entraînement par cardan:
- Longueur maximum du rotor 3970 mm
- Écartement minimum entre les milieux des paliers 160 mm
- Régime du moteur 125 ÷2200 tr/min
Entraînement par courroie:
- Longueur maximum du rotor 4800 mm
- Écartement minimum entre les milieux des paliers 250 mm
- Diamètre des rotors pour l’appui de la courroie 50 ÷500 mm
- Régime du moteur 125 ÷2200 tr/min

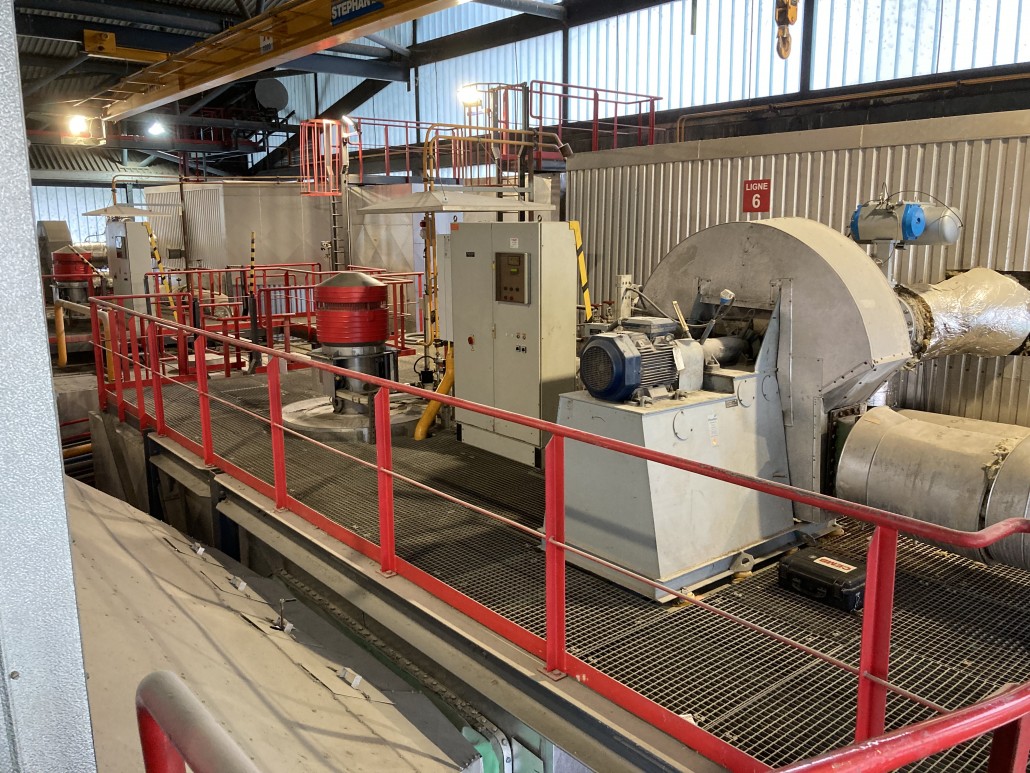

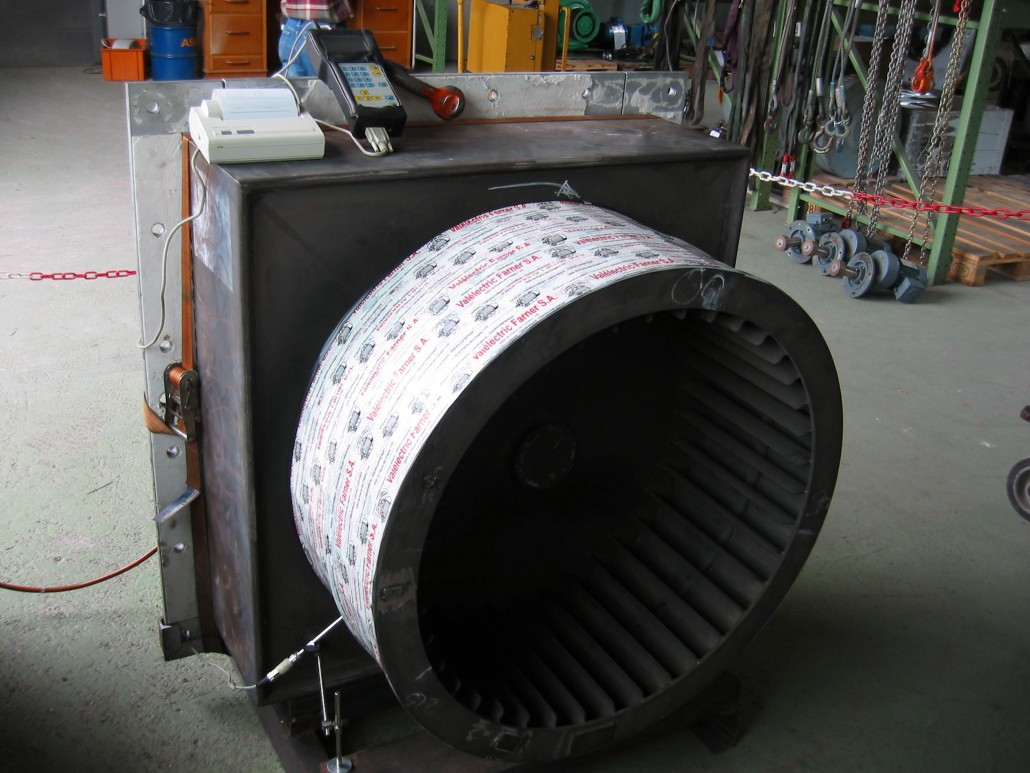

Portative N 300
Équilibreuse portative N 300:
- Régimes de rotation 180 à 60000 tr/min
- Plage de Fréquences 3 à 1000 Hz
- Plage de mesure 0 à 2000 mm/s
- Résolution 0.01 mm/s
Modes d’équilibrage
- Statique
- Dynamique

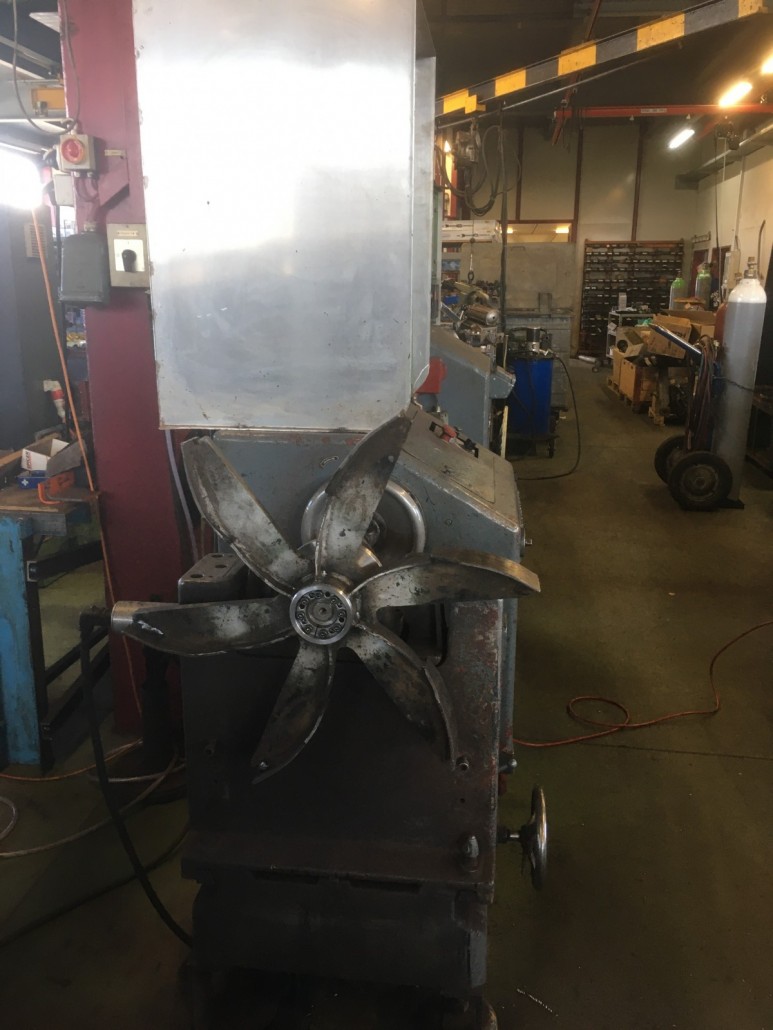

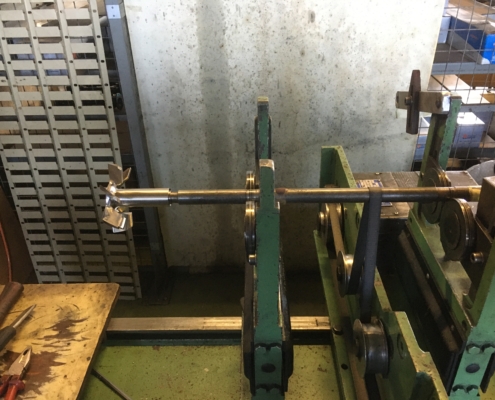

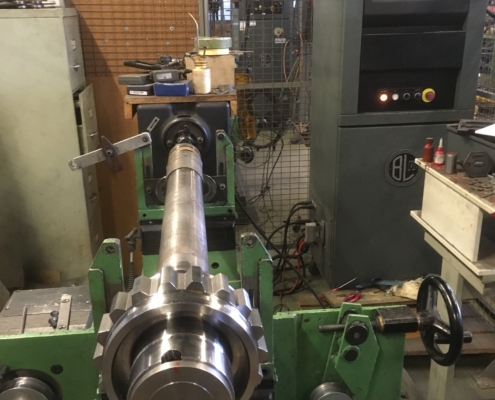

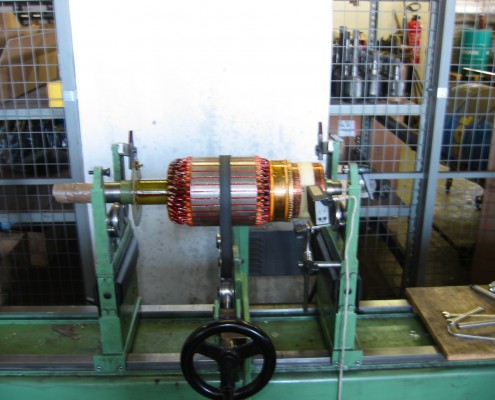

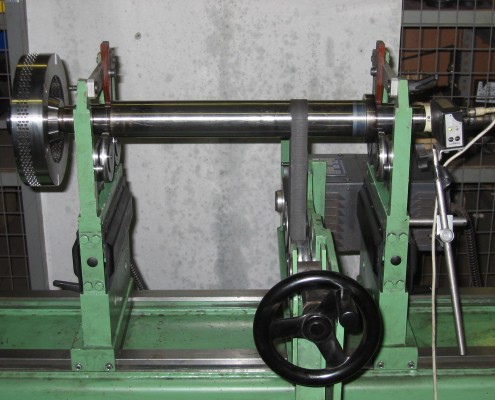

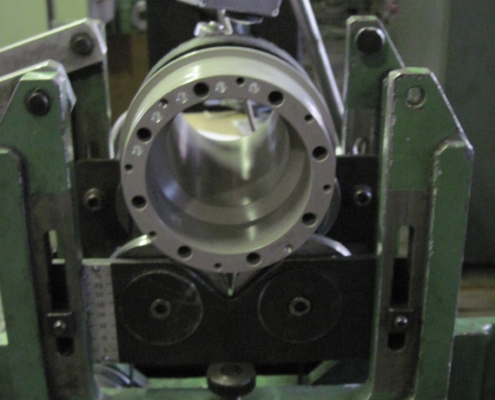

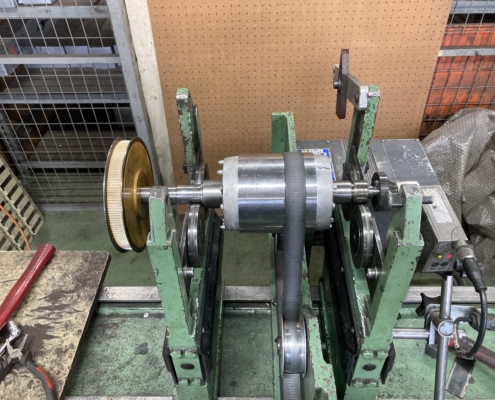

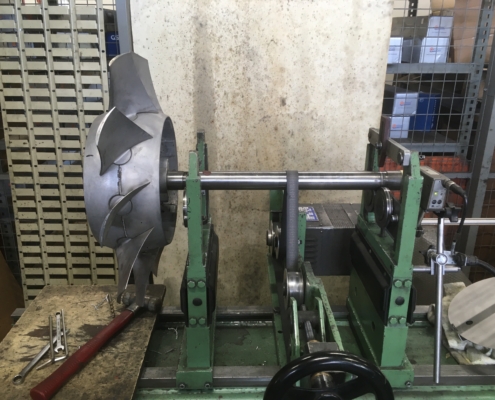

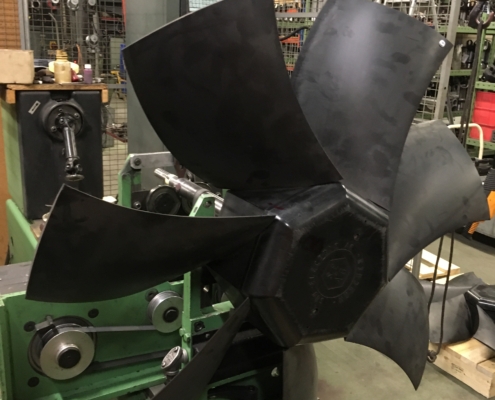

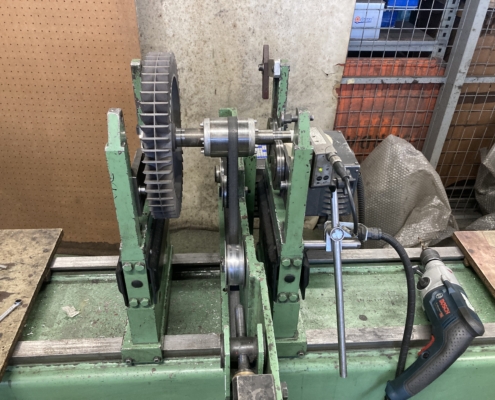

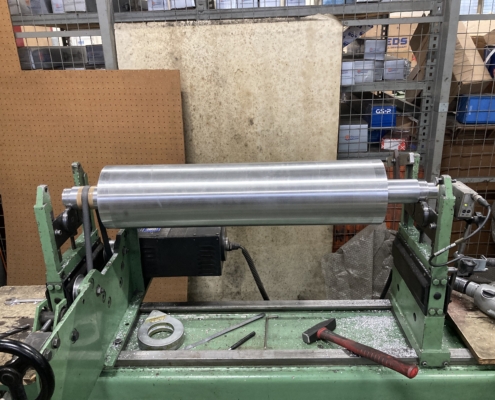

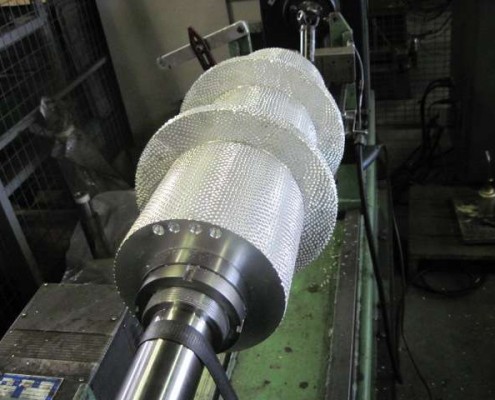

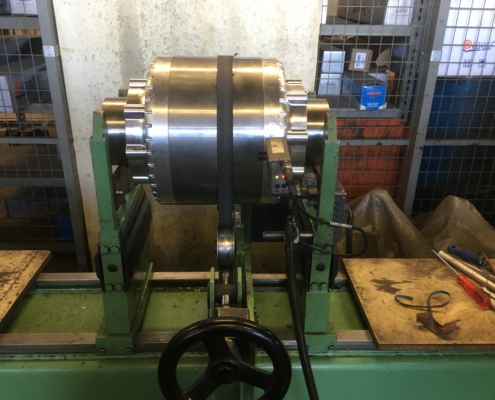

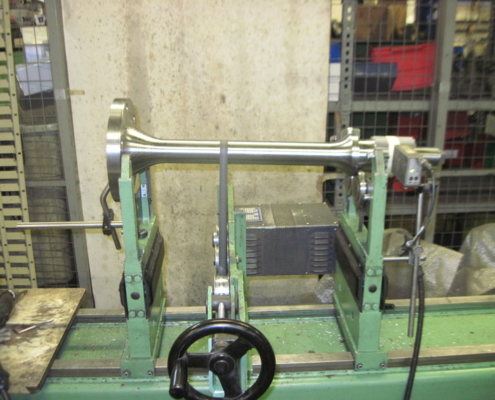

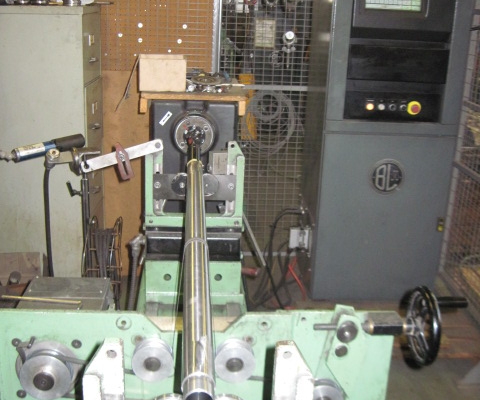

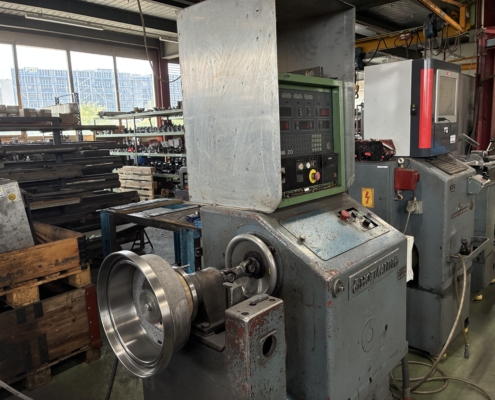

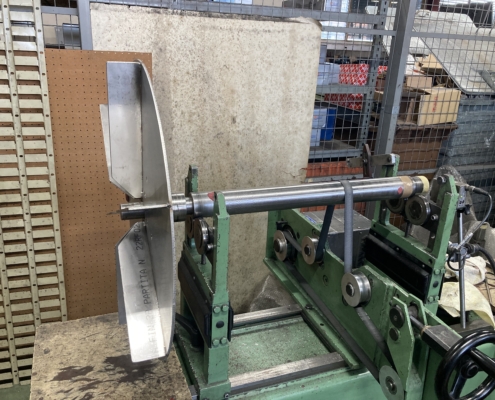

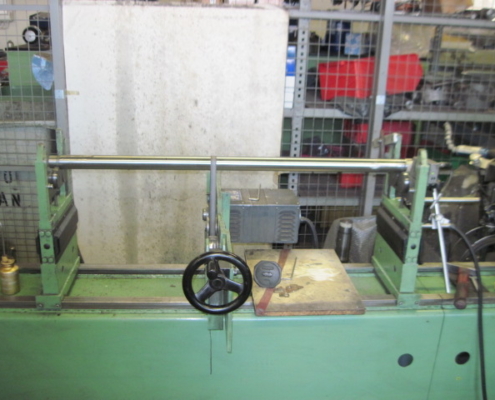

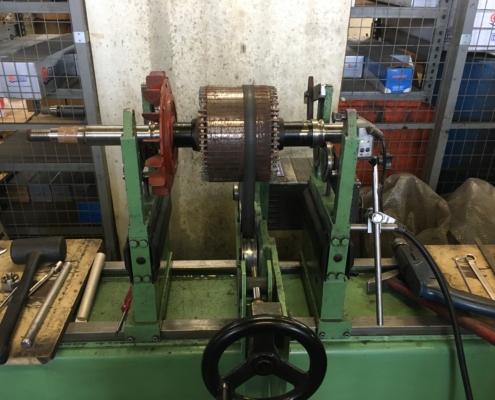

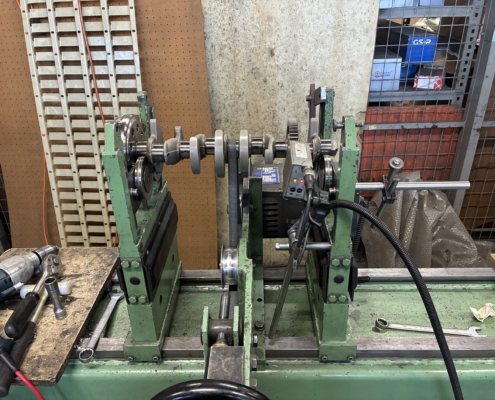

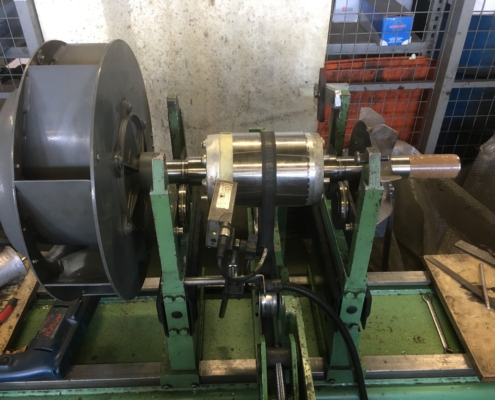

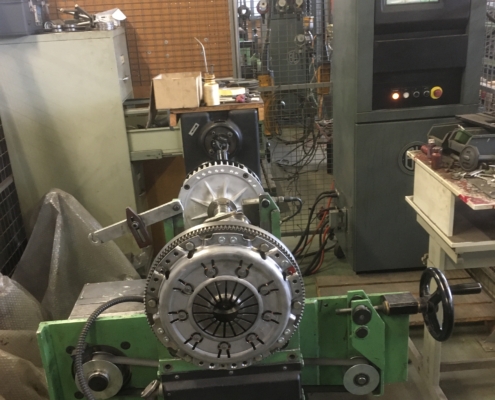

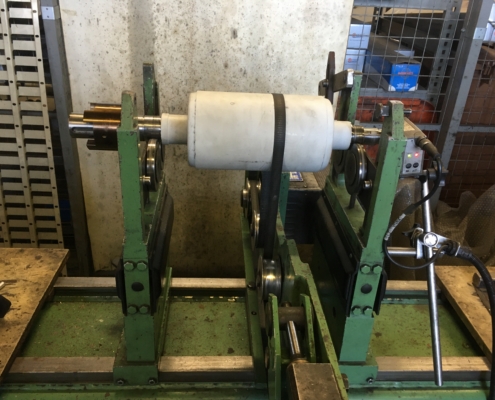

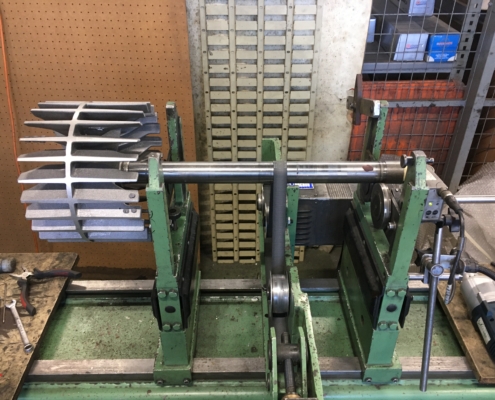

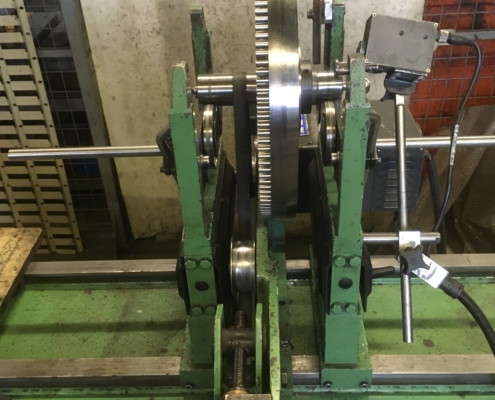

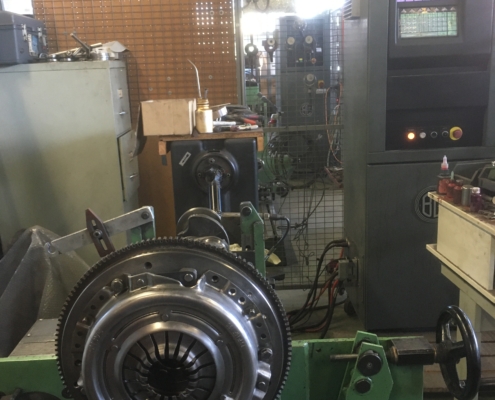

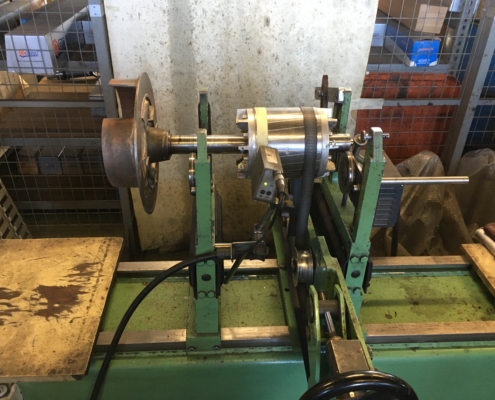

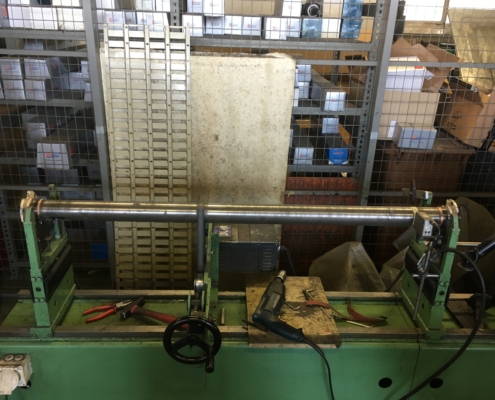

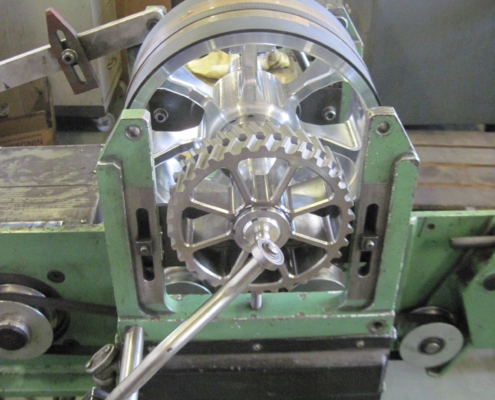

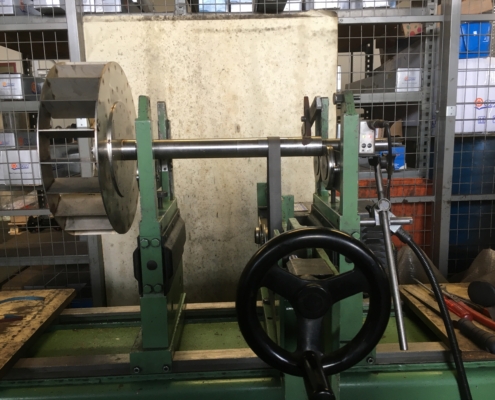

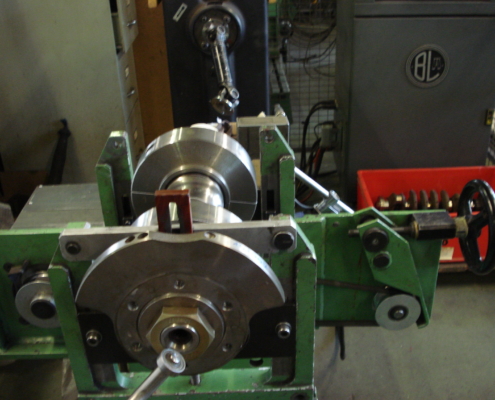

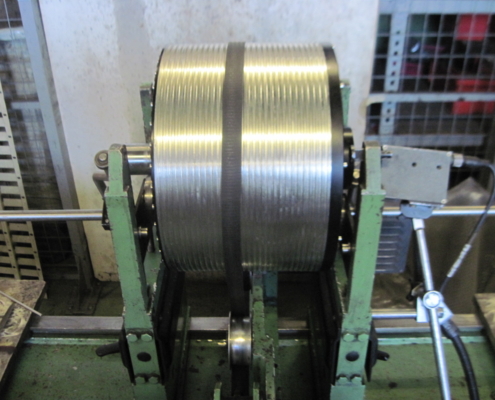

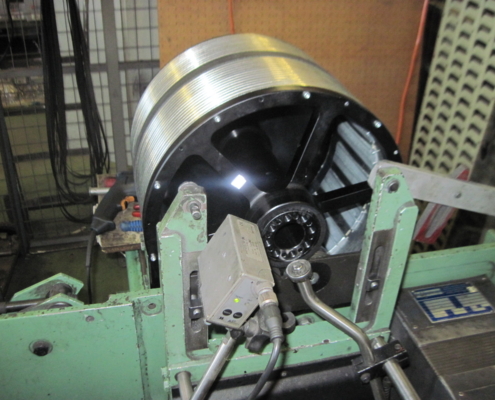

Equilibrage divers
Équilibreuse :
